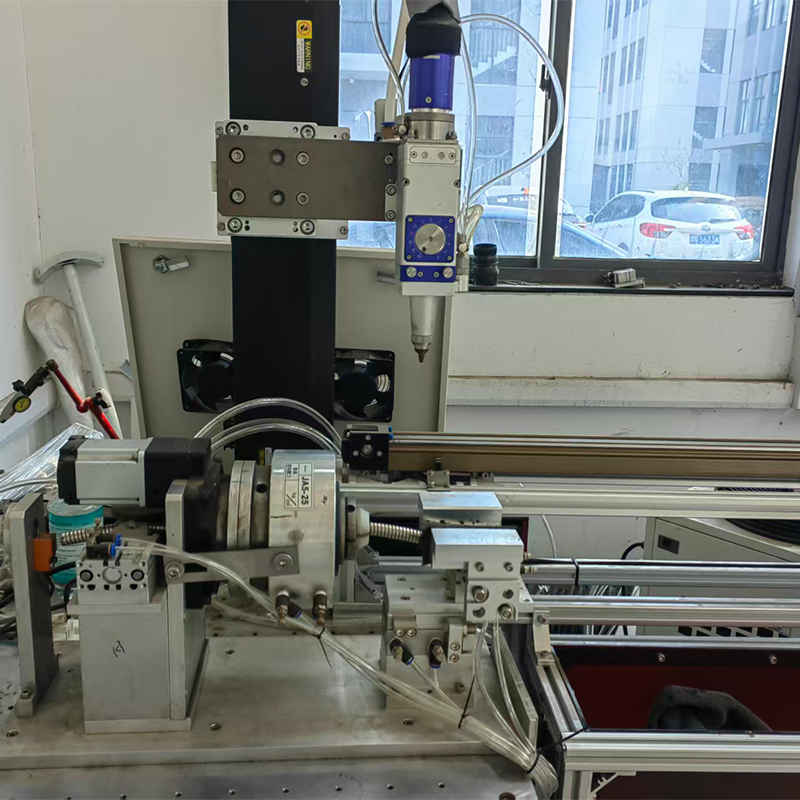

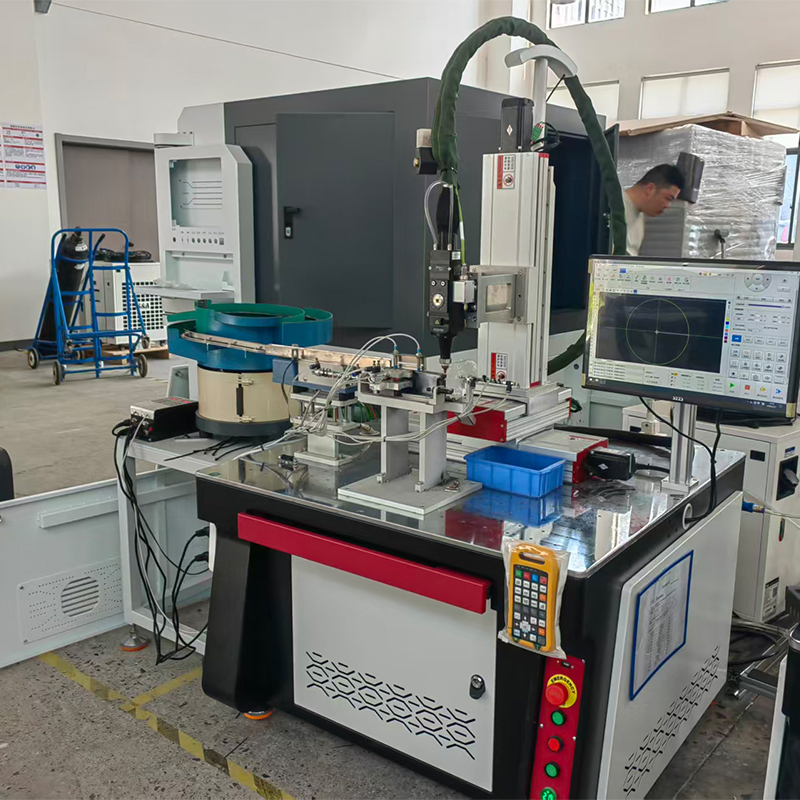

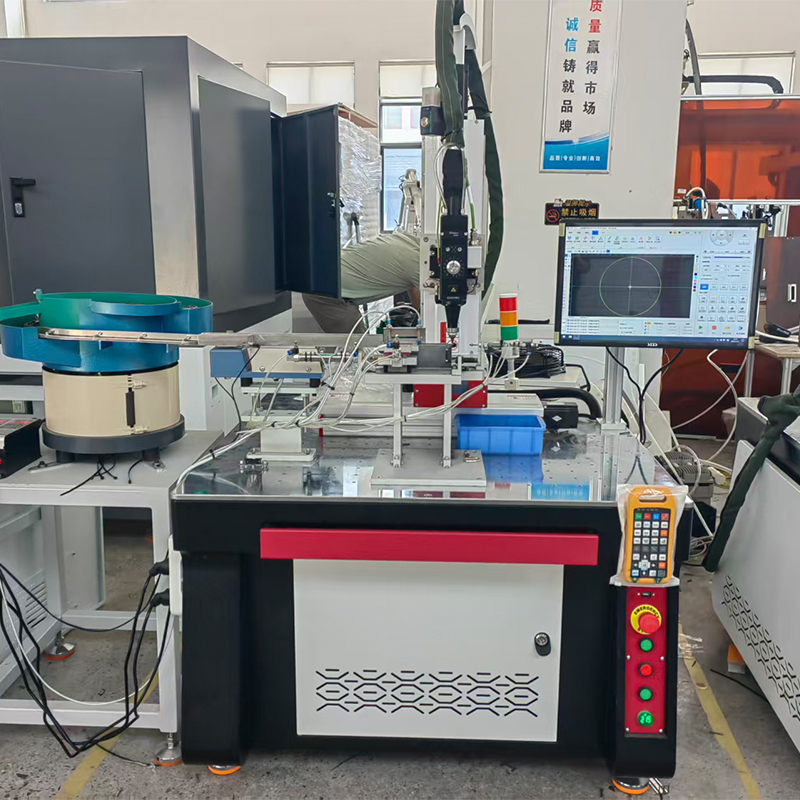

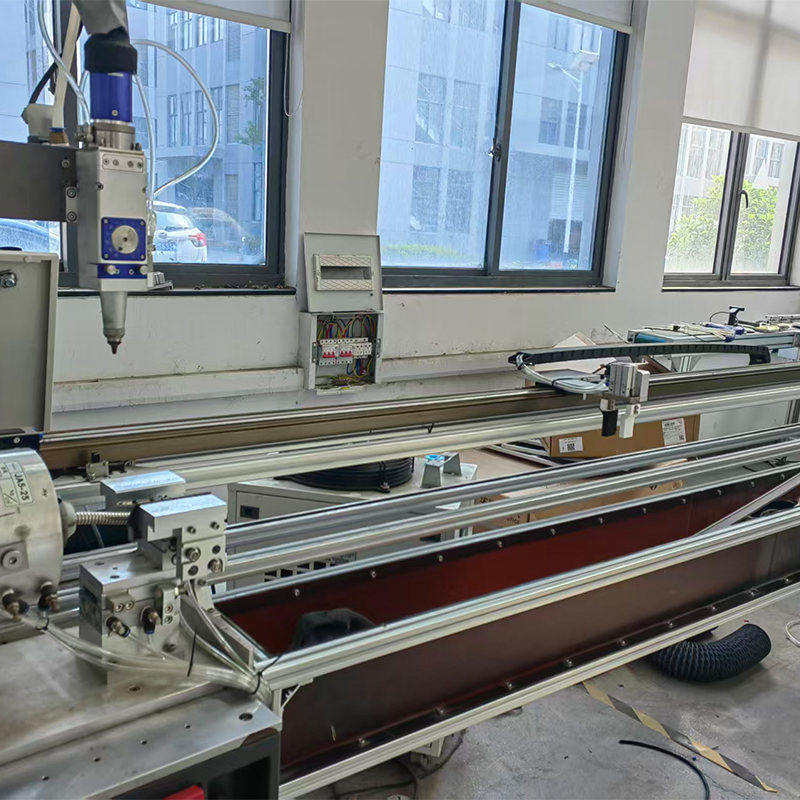

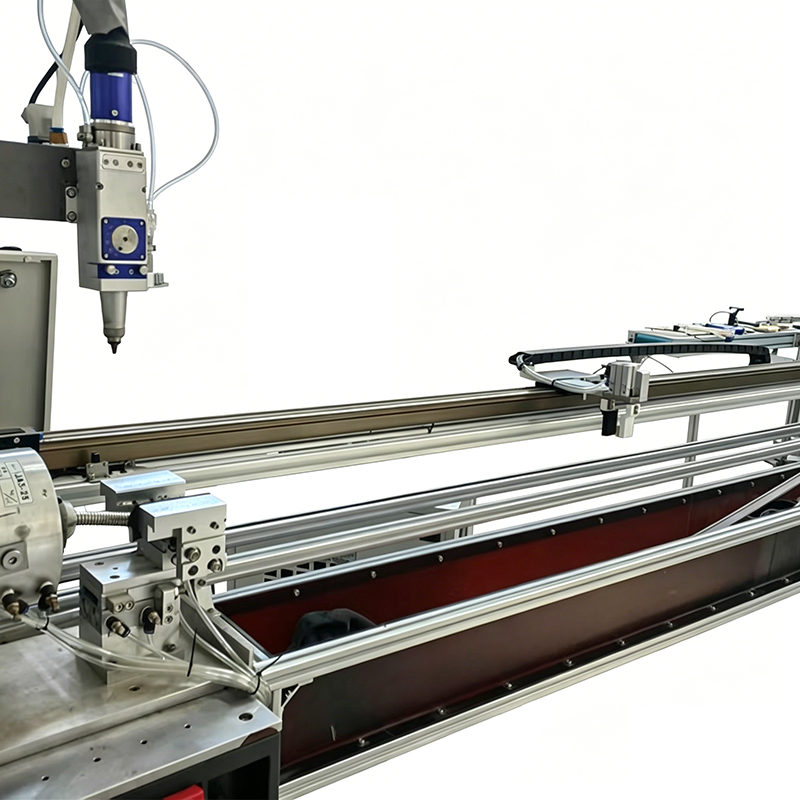

Лазерный резак для гибких труб, серия CFB02
Описание продукта Автомат для резки сильфонного лазера использует волоконный лазер в качестве основы и завершает резку с помощью “фототермического эффекта + движения с ЧПУ + вспомогательного газа”.，Оборудование поставляется со специальным приспособлением для точного выравнивания м...
Описание
маркер
Описание продукта
Автомат для резки сильфонного лазера использует волоконный лазер в качестве основы и завершает резку с помощью ”фототермического эффекта + движения с ЧПУ + вспомогательного газа".，
Оборудование поставляется со специальным приспособлением для точного выравнивания максимального положения сильфона для достижения бесконтактной точной резки, раскроя и последующей обработки резанием, и весь процесс автоматически завершается с помощью компьютерного программирования.
1. Генерация и фокусировка лазера: Волоконный лазер генерирует лазерный луч с высокой плотностью энергии (длина волны около 1064 нм), который проходит по оптическому тракту и фокусируется в пятно микронного уровня (плотность энергии 100-120 Вт/см2).
2. Термическая коррозия материала: Световое пятно мгновенно нагревает поверхность сильфона до температуры плавления/кипения, и материал быстро плавится и испаряется.
3. Вспомогательный газ для удаления шлака: коаксиальная подача кислорода (углеродистая сталь), азота (нержавеющая сталь/алюминий) или сжатого воздуха для удаления шлака, защиты разреза и предотвращения окисления.
4. Траекторийная резка с ЧПУ: Система ЧПУ управляет соединением лазерной головки и трубы и выполняет точную резку в соответствии с заданной траекторией (вершина/ желоб, фиксированная длина, специальная форма); специальные модели могут автоматически определять вершины и впадины, чтобы гарантировать, что разрез находится на пике и на нем нет заусенцев.
5. Адаптация сильфона: оснащен специальными роликами/ зажимными патронами, системой подачи без искажений, лазерным позиционированием, подходит для непрерывной резки / резки по фиксированной длине одностенных / двустенных сильфонов и сильфонов с предварительным растрескиванием.
Применение изделия
1. Автомобильная промышленность: сильфоны автомобильных жгутов проводов, сильфоны системы охлаждения двигателя, масляные трубки, резка автомобильных шлангов в оболочках
2. Промышленность бытовой техники: дренажные трубы для кондиционеров, дренажные сильфоны для стиральных машин, вентиляционные шланги для бытовой техники, пылезащитные шланги
3. Электротехнические изделия: сильфоны для защиты проводов и кабелей, сильфоны с резьбой, огнезащитные изоляционные рукава и т.д.
4. Сантехника для ванной комнаты: канализационный сильфон, сливные трубы для умывальника, телескопические шланги для ванной комнаты, дренажные и канализационные трубы
5. Садовое хозяйство: сильфоны для полива сада, вентиляционные шланги, шланги для подачи сельскохозяйственной воды
6. Фурнитура и пластик: сильфоны из полиэтилена, ПА, ПП, ПВХ пластика, металлические сильфоны из нержавеющей стали, телескопические шланги
7. Строительная техника: пылезащитные шланги для оборудования, гофрированные трубы для линий защиты станков, вентиляционные и вытяжные трубы для машин и оборудования
8. Безопасность и противопожарная защита: обработка противопожарных вентиляционных каналов, огнезащитных сильфонов для оборудования и защитных рукавов
Особенности и преимущества
1. Специально разработанный для конструкции сильфона, он автоматически распознает выступы и впадины и не делает трубу плоской и не растрескивает ее.
2. Лазерная бесконтактная резка, отсутствие механической экструзии, износа инструмента, деформации трубы.
3. Качество резки хорошее, разрез ровный и гладкий, нет ни заусенцев, ни выступающих краев, а сечение чистое и ровное.
4. Высокая эффективность производства: высокая скорость резки, производительность в несколько раз выше, чем при резке ножницами и пильным диском.
5. Длина резки и технические характеристики регулируются, а замена осуществляется просто и гибко.
6. Высокая степень автоматизации, непрерывная подача, равномерная подача, автоматическая резка по фиксированной длине
7. Длительный срок службы: длительный срок службы лазера, низкая частота отказов оборудования, простое позднее техническое обслуживание.、
8. Простое управление, программируемое хранение нескольких размеров резки, что позволяет новичкам легко приступить к работе.
Технические параметры
| модель | HY-CFB02 |
| Диаметр обрабатываемой трубы | 16-30 мм (опционально) |
| Мощность лазера | 1000-6000 Вт |
| Длина обрабатывающей трубы | 100-1200 мм (опционально) |
| лазер | Raycus/MAX/IPG (опционально) |
| Лазерная режущая головка | WSX/Hans/Raytools (опционально) |
| Длина волны лазера | 1070±10 нм |
| Максимальная скорость резания | 20 м/мин |
| Минимальная ширина линии | 0,02 мм |
| Точность повторяемости | ±0,03 мм |
| Точность позиционирования | ±0,02 мм |
| система охлаждения | Водяное охлаждение |
| источник энергии | 220 В/380 В 50/60 Гц 40 А |
| Общее потребление энергии | 3 кВт-18 кВт |
Примеры применения
