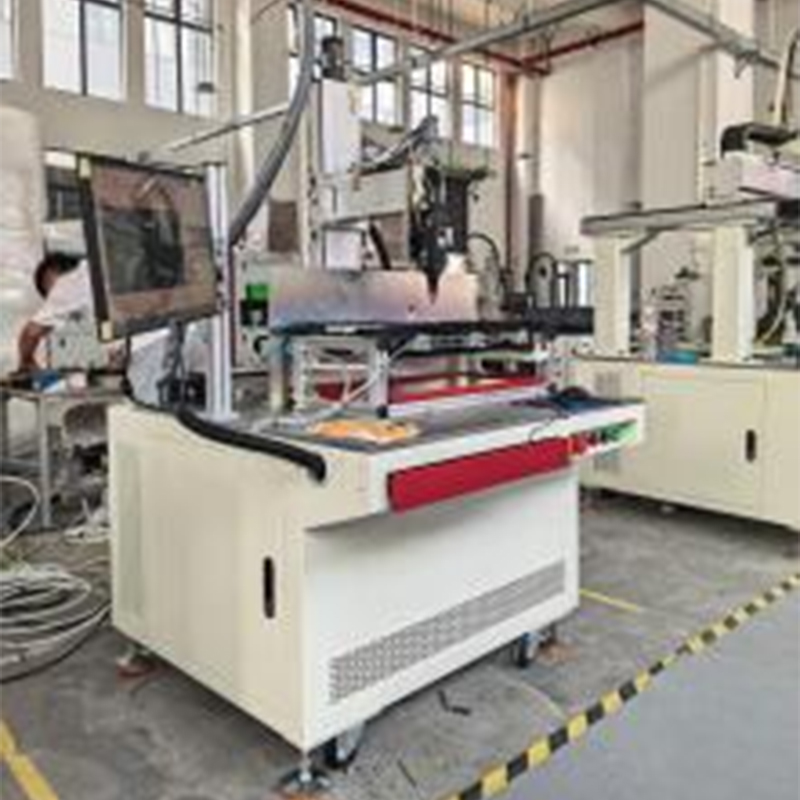

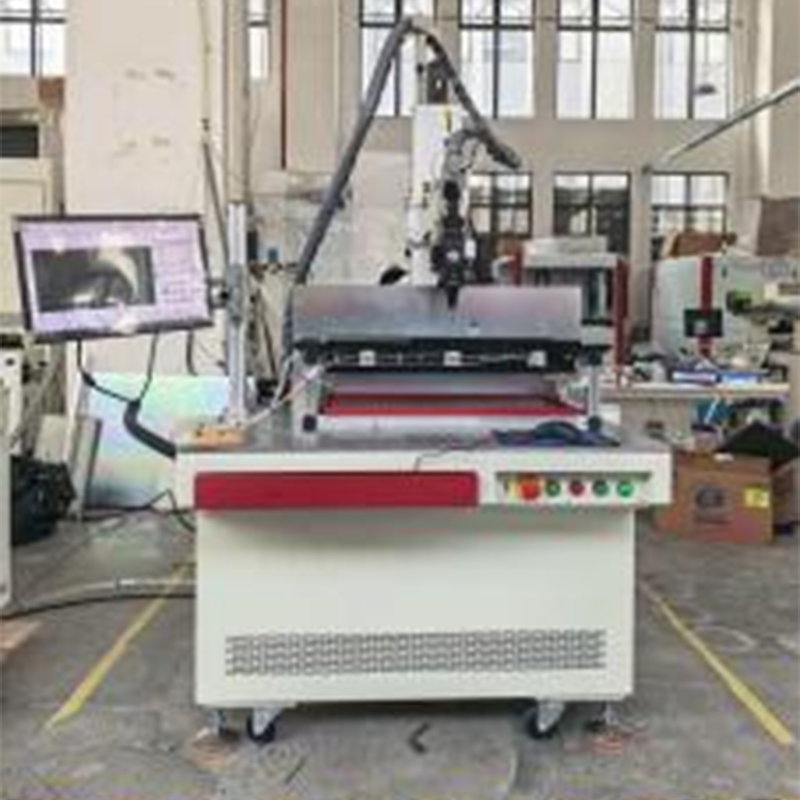

Однорычажный прецизионный станок для лазерной резки
Применение изделия При одноручной прецизионной резке в качестве основы используются волоконные лазеры, излучающие лазерный луч ближнего инфракрасного диапазона с высокой плотностью энергии 1064 нм. Однорычажный станок для лазерной резки имеет открытую однорычажную конструкцию с волоконным лаз...
Описание
маркер
Применение изделия
При одноручной прецизионной резке в качестве основы используются волоконные лазеры, излучающие лазерный луч ближнего инфракрасного диапазона с высокой плотностью энергии 1064 нм.
Однорычажный станок для лазерной резки имеет открытую однорычажную конструкцию с волоконным лазером в качестве сердечника и выдает лазерный луч ближнего инфракрасного диапазона с высокой плотностью энергии 1064 нм, который фокусируется оптической системой в очень маленькое пятно для освещения поверхности заготовки, в результате чего материал мгновенно расплавляется/испаряется; взаимодействует со вспомогательным газом, сдувая шлак с образованием щели.Оборудование точно управляется с помощью трехкоординатной системы ЧПУ XYZ, обеспечивает бесконтактную обработку, отсутствие износа инструмента, механических нагрузок и вибрационных деформаций. Оно специально разработано для прецизионной обработки металла с малым ходом, высокой точностью и мелкими партиями.
. Ограниченный ход: 600×300 мм (опционально несколько комбинаций)
. Мощность лазера: 1000 Вт/1500 Вт/2000 Вт/3000 Вт опционально
Применение продукта
Применимые материалы: углеродистая сталь, нержавеющая сталь, алюминий, медь, оцинкованный лист, латунь и другие тонкие металлические материалы.
Тип обработки: резка специальной формы, прецизионное открывание отверстий, выдалбливание, маркировка, прецизионная резка мелких деталей.
Применимые отрасли промышленности: аппаратные аксессуары, электроника 3C, медицинское оборудование, прецизионные приборы, освещение, ювелирные изделия, преподавание и тренинги, предпринимательские мастерские, мелкосерийная обработка по индивидуальному заказу.
Особенности и преимущества
-Однорычажная открытая конструкция: небольшие габариты, простота погрузки и разгрузки, гибкость в эксплуатации, подходит для небольших мастерских, лабораторий и станций обработки данных.
-Точное трехосевое управление: многоступенчатый режим X/ Y / Z (опционально), точное позиционирование для удовлетворения потребностей обработки различных мелких деталей.
-Полный диапазон мощности: 1 кВт–3 кВт четыре передачи являются дополнительными, с учетом скорости, точности и стоимости использования
-Бесконтактная обработка: отсутствие повреждений основания, напряжений, заусенцев, гладкий и плоский срез.
-Корпус высокой жесткости: прецизионная направляющая, сервопривод, стабильная работа, долговременная точность не снижается
-Энергосбережение и защита окружающей среды: низкое энергопотребление, отсутствие пыли, расходных материалов и простота обслуживания.
-Простота в эксплуатации: благодаря профессиональному программному обеспечению для резки, его можно обрабатывать путем импорта чертежей, и новичкам будет легко приступить к работе.
-Высокая степень расширения: может использоваться с такими аксессуарами, как система очистки от сажи, автофокус, платформа позиционирования и т.д.
Технические параметры
| модель | HY-CFC02 |
| Формат обработки (длина и ширина) | 600×300 мм | 400×200 мм | 400×300 мм
(Опционально)м |
| Диаметр резания | ≤ 80 мм (По индивидуальному заказу) |
| Мощность лазера | 1000 Вт | 1500 Вт | 2000 Вт | 3000 Вт |
| Лазер | Raycus / MAX / BWT / IPG (Опционально) |
| Лазерная режущая головка | WSX / Hans / Raytools (Опционально) |
| Длина волны лазера | 1,064 ± 10 нм |
| Максимальная скорость резания | 20 м/мин |
| Минимальная ширина линии | 0,02 мм |
| Точность повторяемости | ± 0,03 мм |
| Точность позиционирования | ± 0,02 мм |
| Скорость перемещения | 60 м/мин |
| система охлаждения | Водяное охлаждение |
| источник энергии | 220 В / 380 В, 50/60 Гц, 40 А |
| Общее потребление энергии | 0–3 кВт |
Примеры применения
