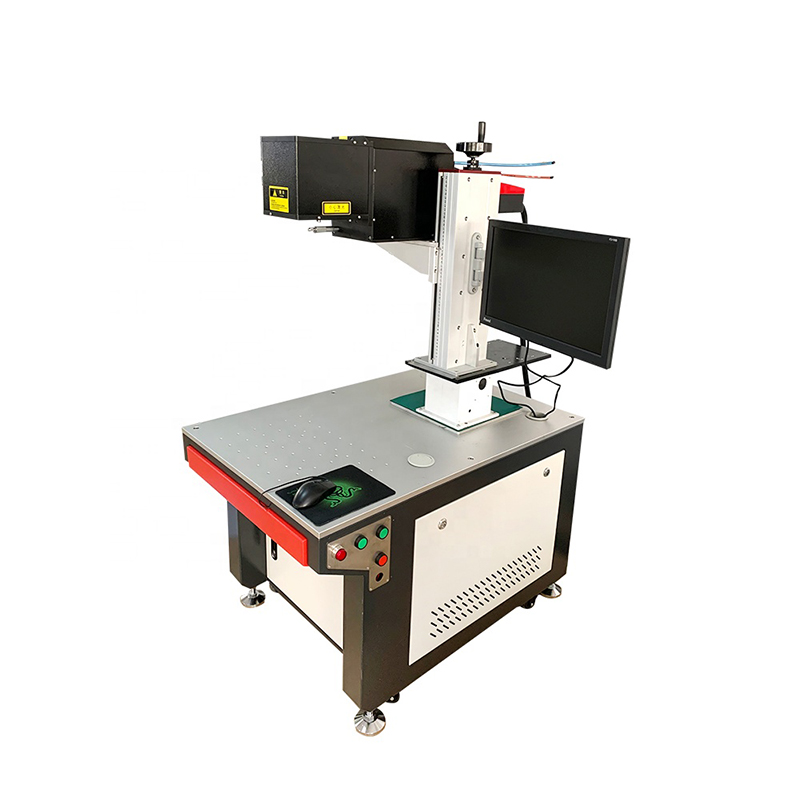

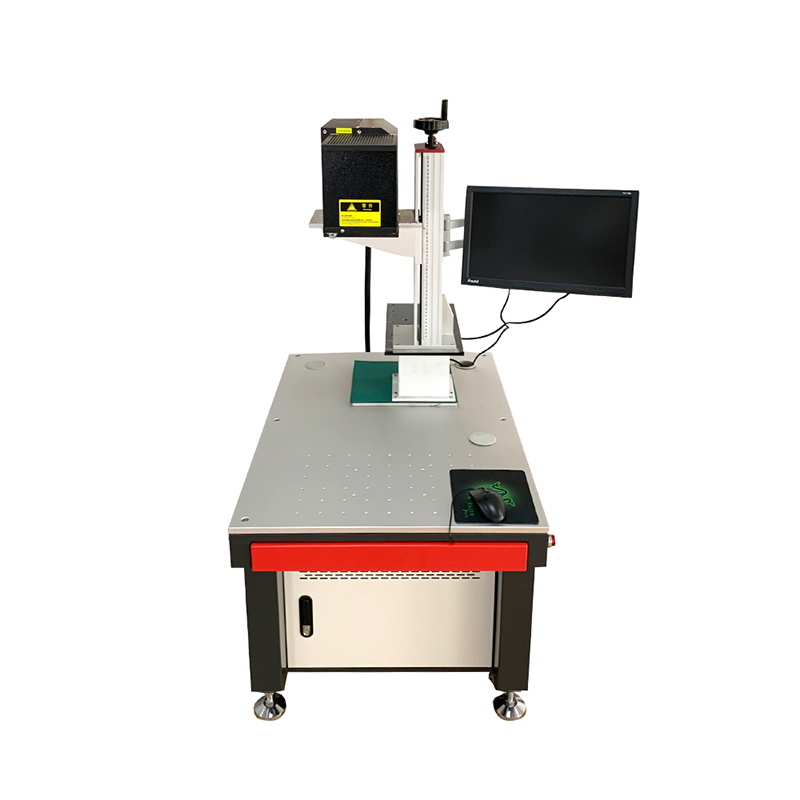

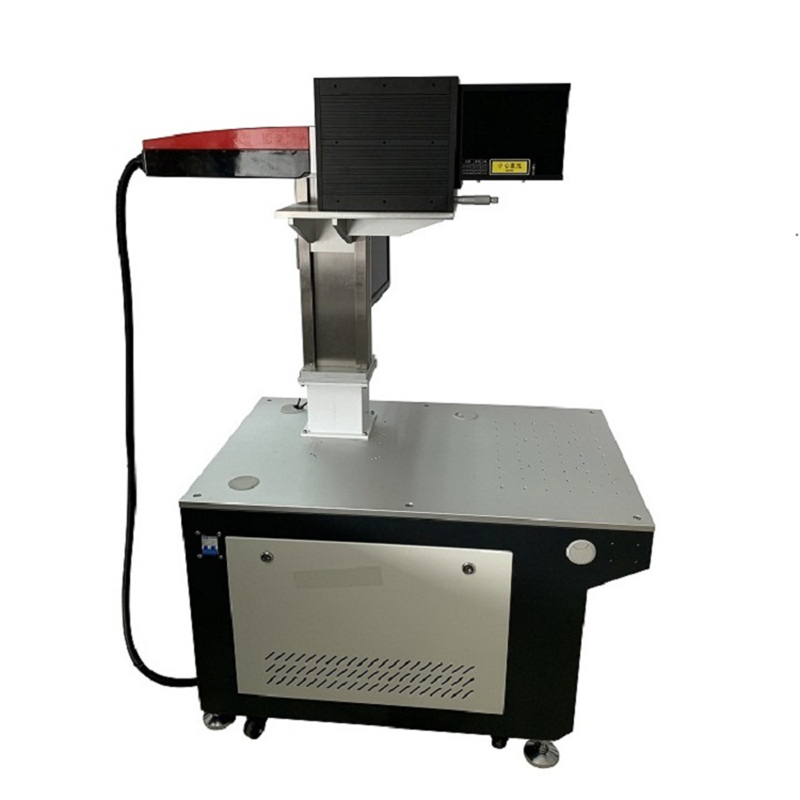

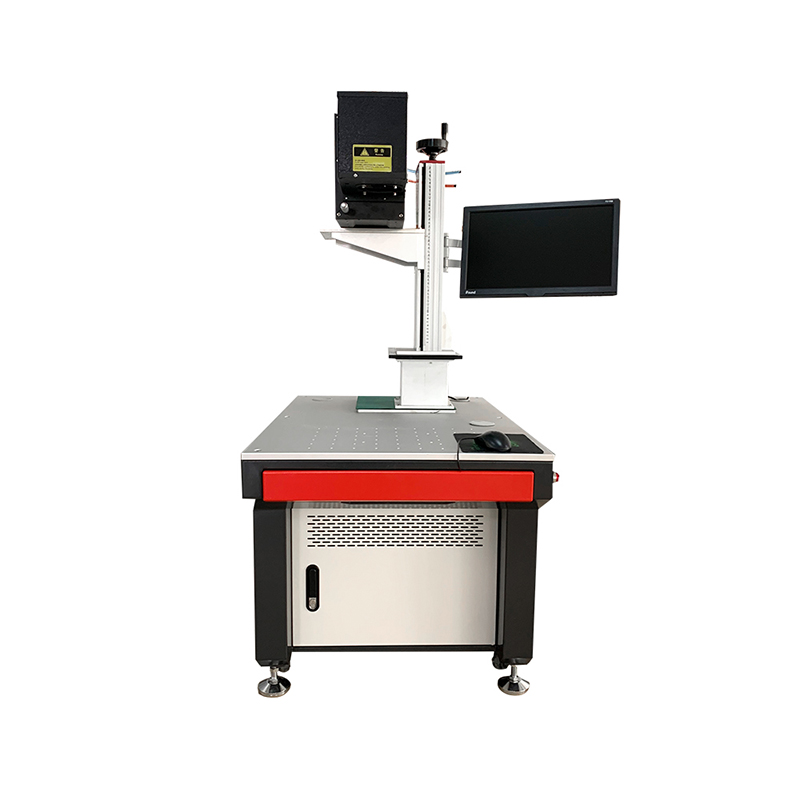

Супер-лазерный маркиратор
Описание продукта Супер-лазерный маркиратор – это лазерный маркиратор, изготовленный на заказ на основе волоконного лазера, CO₂-лазера или ультрафиолетового лазера. Широкоформатная (большой площади) лазерная маркировка достигается двумя способами: с помощью 3D-динамической фокусировк...
Описание
маркер
Описание продукта
Супер-лазерный маркиратор — это лазерный маркиратор, изготовленный на заказ на основе волоконного лазера, CO₂-лазера или ультрафиолетового лазера. Широкоформатная (большой площади) лазерная маркировка достигается двумя способами: с помощью 3D-динамической фокусировки с предфокусирующей оптической схемой и синхронизацией по осям X и Y для увеличения зоны маркировки, либо с использованием прецизионного перемещаемого стола (салазок/портала) + зонирования для маркировки большой площади за один цикл.
1.Генерация лазерного излучения: лазер (волоконный / CO₂ / УФ) генерирует высокоэнергетический лазерный луч.
2.Управление лучом: гальваносканер (X/Y-сканеры) обеспечивает высокоскоростную фокусировку и маркировку в небольшой зоне.
3.Широкоформатное перемещение: лазерная головка / рабочий стол приводятся в движение серводвигателями и направляющими с линейными рельсами, обеспечивая перемещение по осям X/Y на большие расстояния.
4.Зонирование и стыковка: система управления разделяет большое изображение на несколько фрагментов, соответствующих полю обзора гальваносканера, маркирует каждый фрагмент последовательно и точно их стыкует, формируя цельное изображение большой площади.
5.Воздействие на материал: лазер вызывает испарение, плавление, изменение цвета или разрыв химических связей на поверхности, создавая долговременную маркировку.
Применение изделия
Данная серия позволяет выполнять гравировку на металлических и неметаллических поверхностях большой площади. Основные сферы применения: автомобилестроение, рельсовый транспорт, авиационно-космическая промышленность, новая энергетика и ветроэнергетика, а также рекламные и декоративные световые элементы.
Особенности и преимущества
Сверхбольшая рабочая область
Стандарт: 0,6×0,6 м, 1,2×1,2 м. Возможно изготовление на заказ до 3×6 м и более.
Высокоточная стыковка
Точность позиционирования ±0,01～±0,05 мм, бесшовная стыковка, равномерное и чёткое изображение по всей площади.
Высокожёсткая конструкция
Портальная / поперечинная усиленная станина, привод — линейный двигатель / реечная передача, отсутствие деформации при длинных перемещениях.
Динамическая фокусировка
Автоматическая фокусировка по оси Z, адаптация к плоским, слегка изогнутым поверхностям и заготовкам с перепадом высот.
Бесконтактность, отсутствие расходных материалов
Бесконтактная обработка не повреждает заготовку; без чернил / химикатов — экологично и низкозатратно.
Широкая адаптация по материалам
Волоконный лазер (металлы), CO₂-лазер (неметаллы), ультрафиолетовый лазер (прецизионная обработка / стекло / керамика).
Высокий уровень автоматизации
Поддержка конвейерной линии, визуального позиционирования, массовой маркировки с переменными данными (серийные номера / QR-коды / даты).
Технические параметры
| Модель | HY-M3D03 |
| Лазерная мощность | 60 / 80 / 100 / 200 Вт (опционально) |
| Лазерный источник | Raycus, JPT и др. (опционально) |
| Тип лазера | Волоконный / CO₂ / УФ |
| Длина волны | 1064 нм, 355 нм |
| Частота лазера | 50–5000 Гц |
| Скорость маркировки | ≤7000 мм/с |
| Повторяемость позиционирования | ±0,002 мм |
| Глубина маркировки | ≤0,3 мм |
| Минимальная ширина линии | 0,01 мм |
| Поддерживаемые графические форматы | AI, BMP, Dwg, DXP, JPG |
| Способ работы | XYZ, 3D-система |
| Электропитание | AC110 В / 220 В ±10%, 50/60 Гц |
| Общая потребляемая мощность | ≤500 Вт / 1000 Вт / 2000 Вт |
| Рабочее поле (мм) | 600×600, 800×800, 1200×1200 (опционально) |
| Опциональные принадлежности | Поворотный стол, защитное стекло |
| Способ охлаждения | Воздушное охлаждение / водяное охлаждение (CO₂, УФ) |
| Температура окружающей среды | 10–40 °C |
| Влажность | 5–85% (без конденсации) |
| Условия эксплуатации | Сухое, чистое, обеспыленное помещение |
Примеры применения
